【聖剣伝説-VOM_mod】DataTable(uassetファイル)の配列に値を追加する際に変更が必要なアドレスの備忘録

聖剣伝説 Visions of Manaのシステム系mod作成を行うにあたって、過去の聖剣伝説3 Trials of Manaの方法が活かせると思っていたが、だいぶ違っていたため、備忘録として残しておく。

mod作成の流れについては、discordに記載があるため、リンク先を参照

ツールまとめ

TOMのようにuasset + uexp形式ではなく、uassetのみとなっている
FModelを用いて、pakファイルからuassetを抽出する
uassetのバイナリを編集(HxD等のツールを利用)
UnrealUnZenを用いて、リパック
- フォルダ構成は下記のようにすると良い
  - target_mod_folder/VisionsofMana/Content/X21/Data/Map/DT_WorldConfig.uasset など。
    - 変更したいuassetファイルの位置によってフォルダを作成する
- UnrealUnZenでは、Load TOCでVisions of Manaのpakchunk0-WindowsNoEditor.pakを選択(間違って上書きしないように別フォルダにコピーしておくのも良い)
- Repack Filesで、target_mod_folder/VisionsofMana/Content/X21/Data/Mapのうち、target_mod_folderを選択し、your_mod_name_999_P.utocといったファイル名で保存する

DataTableのバイナリ構造

【前提】
- namesキーとインデックスの関係を把握している必要がある
- 利用するファイル
  - VisionsofMana/Content/X21/Data/Map/DT_WorldConfig.uasset
  - 及び上記をFModelでJSONに出力したファイル

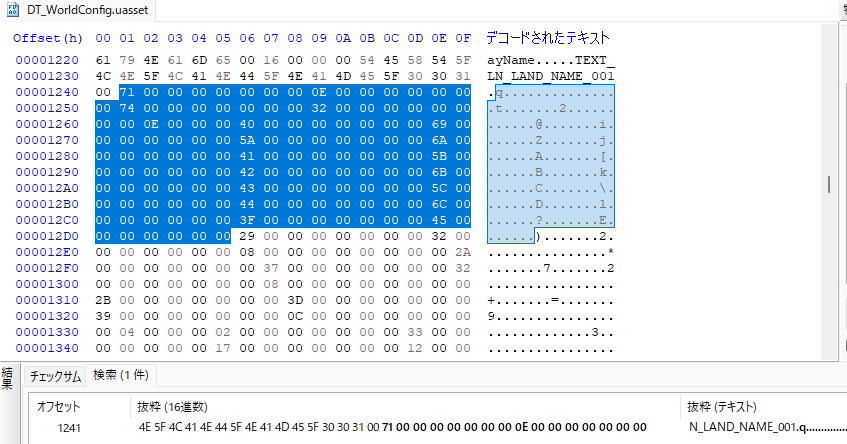

- バイナリエディタで、DT_WorldConfig.uassetを開き、以下の16進数で検索するとヒットする

16進数(検索用)

71 00 00 00 00 00 00 00 0E 00 00 00 00 00 00 00 74 00 00 00 00 00 00 00 32 00 00 00 00 00 00 00 00 0E 00 00 00 40 00 00 00 00 00 00 00 69 00 00 00 00 00 00 00 5A 00 00 00 00 00 00 00 6A 00 00 00 00 00 00 00 41 00 00 00 00 00 00 00 5B 00 00 00 00 00 00 00 42 00 00 00 00 00 00 00 6B 00 00 00 00 00 00 00 43 00 00 00 00 00 00 00 5C 00 00 00 00 00 00 00 44 00 00 00 00 00 00 00 6C 00 00 00 00 00 00 00 3F 00 00 00 00 00 00 00 45 00 00 00 00 00 00 00

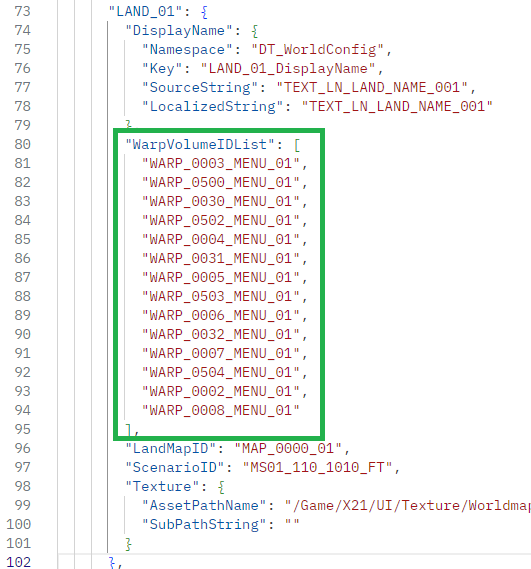

JSONファイルについては、下記の箇所が該当する

・DT_WorldConfig.uassetのDataTableに関して、以下のようなバイナリ構造となっている。

	index(10進数)	names	HEX値	その他
[1]	113	WarpVolumeIDList	71 00 00 00 00 00 00 00	配列に格納するIDリストの始まりを表す
[2]	14	ArrayProperty	0E 00 00 00 00 00 00 00	配列であることを表す
[3]	116	-	74 00 00 00 00 00 00 00	配列の要素数バイト(4バイト) + 配列全体のバイト数(112)
[4]	50	NameProperty	32 00 00 00 00 00 00 00 00
[5]	14	-	0E 00 00 00	配列要素数(14個)
[6]	64	WARP_0003_MENU_01	40 00 00 00 00 00 00 00
[7]	105	WARP_0500_MENU_01	69 00 00 00 00 00 00 00
[8]	90	WARP_0030_MENU_01	5A 00 00 00 00 00 00 00
[9]	106	WARP_0502_MENU_01	6A 00 00 00 00 00 00 00
[10]	65	WARP_0004_MENU_01	41 00 00 00 00 00 00 00
[11]	91	WARP_0031_MENU_01	5B 00 00 00 00 00 00 00
[12]	66	WARP_0005_MENU_01	42 00 00 00 00 00 00 00
[13]	107	WARP_0503_MENU_01	6B 00 00 00 00 00 00 00
[14]	67	WARP_0006_MENU_01	43 00 00 00 00 00 00 00
[15]	92	WARP_0032_MENU_01	5C 00 00 00 00 00 00 00
[16]	68	WARP_0007_MENU_01	44 00 00 00 00 00 00 00
[17]	108	WARP_0504_MENU_01	6C 00 00 00 00 00 00 00
[18]	63	WARP_0002_MENU_01	3F 00 00 00 00 00 00 00
[19]	69	WARP_0008_MENU_01	45 00 00 00 00 00 00 00

・namesは大幅に省略するが、以下のとおりとする

index	names
54	RowStruct
~
62	WARP_0001_MENU_01
63	WARP_0002_MENU_01
64	WARP_0003_MENU_01
65	WARP_0004_MENU_01
66	WARP_0005_MENU_01
67	WARP_0006_MENU_01

DataTableへの配列要素追加方法

・仮に、62 WARP_0001_MENU_01 を配列の要素として追加したい場合、以下のように変更する
　・[3] 配列全体のバイト数に、今回追加した8バイト分を加算する・・・116+8(0x7C)
　・[5] 配列の要素数に、1加算する・・・14+1(0x0F)
・RowStruct全体のデータサイズを表すアドレスの値に8バイト分を加算する

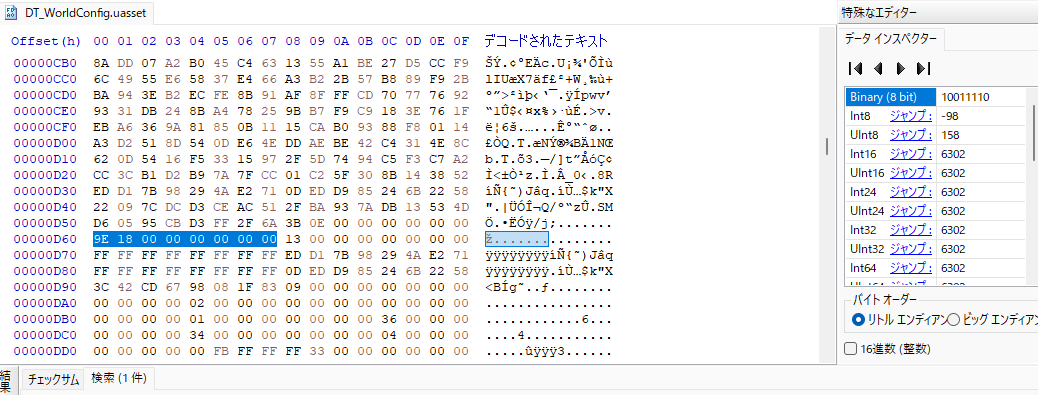

　・DT_WorldConfig.uassetの場合、0xD60付近に存在する (namesの後に続く、何等かのデータの終端に存在している)
　・9E 18 00 00 00 00 00 00 (6302)・・・6302 + 8 = 6310

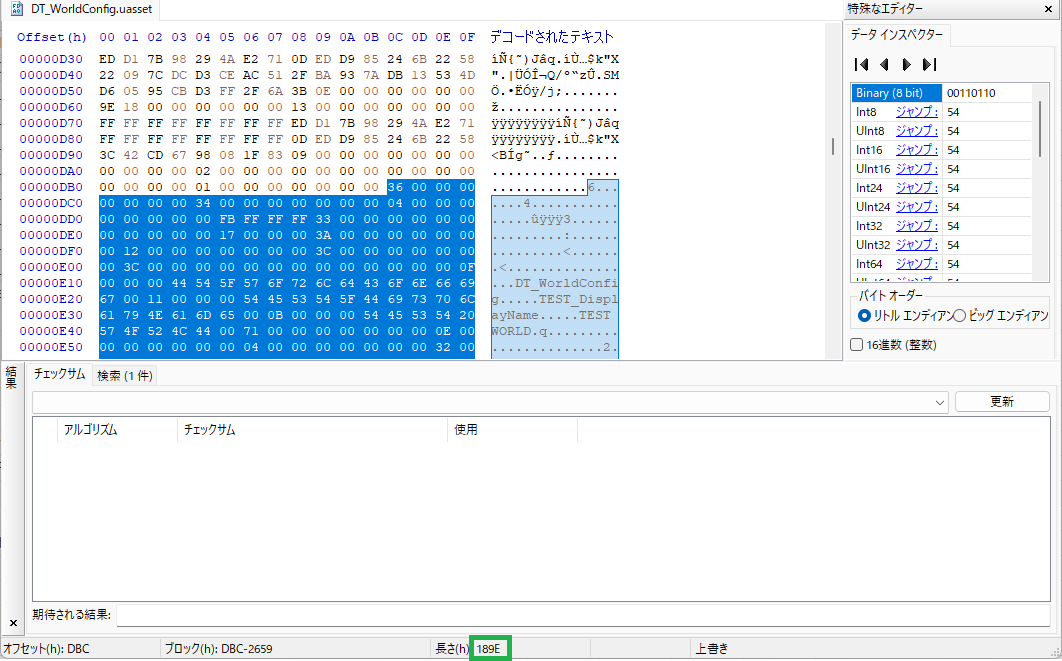

→この値は、RowStruct(※)から末尾までのデータサイズと一致している必要がある。

0x189E = リトルエンディアンで、9E 18 00 00 00 00 00 00

※36 00 00 00 00 00 00 00 = 0x36 = 54 = RowStruct

	index(10進数)	names	HEX値	その他
[1]	113	WarpVolumeIDList	71 00 00 00 00 00 00 00	配列に格納するIDリストの始まりを表す
[2]	14	ArrayProperty	0E 00 00 00 00 00 00 00	配列であることを表す
[3]	124	-	7C 00 00 00 00 00 00 00	配列の要素数バイト(4バイト) + 配列全体のバイト数(120)
[4]	50	NameProperty	32 00 00 00 00 00 00 00 00
[5]	15	-	0F 00 00 00	配列要素数(15個)
[6]	64	WARP_0003_MENU_01	40 00 00 00 00 00 00 00
[7]	105	WARP_0500_MENU_01	69 00 00 00 00 00 00 00
[8]	90	WARP_0030_MENU_01	5A 00 00 00 00 00 00 00
[9]	106	WARP_0502_MENU_01	6A 00 00 00 00 00 00 00
[10]	65	WARP_0004_MENU_01	41 00 00 00 00 00 00 00
[11]	91	WARP_0031_MENU_01	5B 00 00 00 00 00 00 00
[12]	66	WARP_0005_MENU_01	42 00 00 00 00 00 00 00
[13]	107	WARP_0503_MENU_01	6B 00 00 00 00 00 00 00
[14]	67	WARP_0006_MENU_01	43 00 00 00 00 00 00 00
[15]	92	WARP_0032_MENU_01	5C 00 00 00 00 00 00 00
[16]	68	WARP_0007_MENU_01	44 00 00 00 00 00 00 00
[17]	108	WARP_0504_MENU_01	6C 00 00 00 00 00 00 00
[18]	63	WARP_0002_MENU_01	3F 00 00 00 00 00 00 00
[19]	69	WARP_0008_MENU_01	45 00 00 00 00 00 00 00
[20]	62	WARP_0001_MENU_01	3E 00 00 00 00 00 00 00
